采用耐磨導軌，堅固耐用，互換性高；
導軌寬度可調節，滿足多種產品尺寸；
采用不銹鋼帶擋邊鏈條，防卡板，實用可靠；
可選多軌道輸送，滿足不同工藝需求；
采用耐磨導軌，堅固耐用，互換性高；
導軌寬度可調節，滿足多種產品尺寸；
采用不銹鋼帶擋邊鏈條，防卡板，實用可靠；
可選多軌道輸送，滿足不同工藝需求；
全模塊化設計，維護保養方便快捷，減少維護時間及成本；
專利熱風系統，熱風對流傳導更高效，熱補償更快；
全新?tīng)t膛結構設計，多層隔熱，有效降低工作環境溫度；
適用于固化產品有工藝邊要求，有底部空間要求的產品；
軌道寬度可調整，可滿足產品規格多樣性；
適用于PCB、LED、Mini LED、電容、電源等元器件產品烘烤工序；
涵蓋領域：電子產品、汽車電子、半導體、3C產品等。

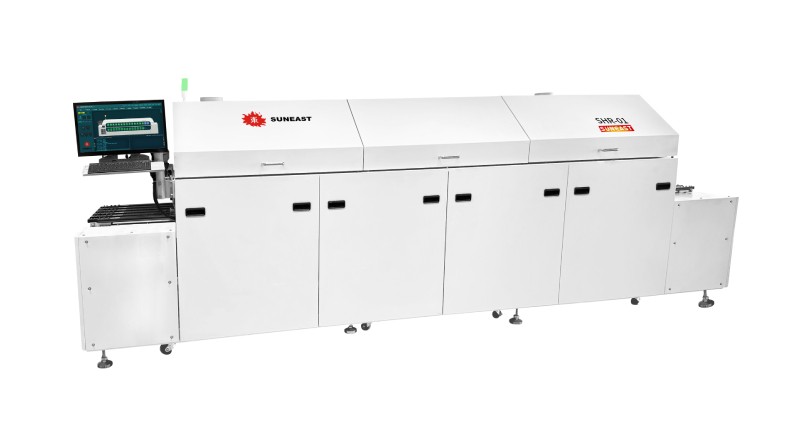

| SHR-01G系列技術參數 | |||
| 設備型號 | SHR-01G(注：01-05T-400) | SHR-01G(注：01-05T) | 備注 |
| 設備尺寸 | L4200xW1300xH1685mm | L4200xW1650xH1685mm | |
| 設備重量 | 約1400kg | 約1800kg | |
| 電源要求 | 3P5L 380V 50/60Hz | 3P5L 380V 50/60Hz | |
| 控制系統 | PC+PLC | PC+PLC | |
| 總功率 | 約32KW | 約32KW | |
| 運輸形式 | 不銹鋼防卡板鏈條 | 不銹鋼防卡板鏈條 | |
| 導軌固定方式 | 前端導軌固定 | 前后端導軌固定，中間兩條活動 | |
| 輸送寬度 | min50mm-max400mm | min50mm-max350mm（雙軌同時） | |
| 產品高度(含治具) | Max95mm | Max95mm | |
| 入板高度 | 900±20mm | 900±20mm | |
| 傳送速度范圍 | 100-500mm/min | 100-500mm/min | |
| 速度控制方式 | 變頻器閉環無級調速 | 變頻器閉環無級調速 | |
| PCB傳送方向 | 左-右（可選：右-左） | 左-右（可選：右-左） | |
| 控溫方式 | PID | PID | |
| 溫度設定范圍 | 室溫--200℃ | 室溫--200℃ | |
| 加熱系統 | 通道上加熱 | 通道上加熱 | |
| 溫區數量 | 5個加熱區 | 5個加熱區 | |
| 加熱區長度 | 3000mm | 3000mm | |
| 冷卻區長度 | 無 | 無 | 可選配 |
| 升溫時間 | 約15min | 約15min | 設置溫度150℃ |
| 運行功率 | 約6KW | 約7kW | |
| 溫度數值顯示精度 | 1℃ | 1℃ | |
| 異常報警 | 三色信號燈+人機界面提示 | 三色信號燈+人機界面提示 | |
| 排風要求 | 2-Φ150排風口，單個排風口排風量要求約15m3/min | 2-Φ150排風口，單個排風口排風量要求約15m3/min | |
| 參數存儲 | 可存儲多種設置參數 | 可存儲多種設置參數 | |
| 停電保護 | UPS延時關機 | UPS延時關機 | |
| 氣源要求 | 無 | 無 | |
| 1.注明：根據產能要求，推薦溫區數量?jī)?yōu)先選擇：4溫區、5溫區、 8溫區、9溫區、10溫區、12溫區，可定制。 | |||
